Čo je to nízkoteplotný systém sušenia kalu
A nízkoteplotný systém sušenia kalu je spracovateľské zariadenie, ktoré znižuje obsah vlhkosti v odpadových vodách alebo priemyselných kaloch prostredníctvom riadenej výmeny tepla pri relatívne miernom teplotnom pásme, vo všeobecnosti medzi 60 a 100 stupňami Celzia, namiesto vysokého tepla používaného pri konvenčných postupoch tepelného sušenia alebo spaľovania. Nízkoteplotná sušiareň kalu postavená na tomto princípe dokáže priviesť kal s približne 83 percentným obsahom vody na suchý koláč s vlhkosťou asi 10 až 30 percent, so zodpovedajúcim znížením objemu a hmotnosti, ktoré môže dosiahnuť až 90 percent.
Pretože proces prebieha v tomto nižšom teplotnom pásme, riziko oxidácie a nebezpečenstvo požiaru počas manipulácie sú znížené v porovnaní so sušením vysokým teplom a ošetrený materiál má tiež tendenciu zaznamenávať významný pokles aktivity patogénov, pričom účinný sterilizačný výkon dosahuje až 90 percent za správnych prevádzkových podmienok. Táto kombinácia robí zo systému sušenia kalu pri nízkej teplote praktickú možnosť pre komunálne čističky odpadových vôd a priemyselné zariadenia, ktoré potrebujú zmenšiť objem kalu pred prepravou, likvidáciou alebo opätovným použitím bez veľkej spotreby paliva spojenej so sušením pri vysokej teplote.
Akonáhle sušený výstup dosiahne tento rozsah vlhkosti 10 až 30 percent, je oveľa jednoduchšie spravovať ho na odplyňovanie, spoločné miešanie a spaľovanie, kompostovanie alebo ako vstupný materiál pre stavebné materiály a iné spôsoby obnovy zdrojov. To je jeden z dôvodov, prečo sa technológia stala štandardným referenčným bodom, keď mestské a priemyselné lokality plánujú projekty znižovania kalu.
Ako funguje nízkoteplotná sušička kalu
Pracovný princíp nízkoteplotnej sušiarne kalu je postavený na uzavretej vzduchovej slučke a nie na otvorenom plameni alebo priamom spaľovacom zdroji tepla. Mokrý kal sa rozprestiera cez dopravný povrch vo vnútri izolovanej komory, teplý suchý vzduch cirkuluje cez materiál, aby odvádzal vlhkosť, a tento vlhký vzduch potom prechádza cez stupeň odvlhčovania, kde sa voda kondenzuje a odvádza preč. Vysušený vzduch sa ohrieva a posiela späť cez komoru, čím sa minimalizuje strata energie počas celého cyklu.
Kŕmenie a rovnomerná distribúcia
Kal vstupuje do systému cez podávaciu násypku a rozprestiera sa v tenkej, rovnomernej vrstve cez sušiaci povrch. Na rovnomernej distribúcii záleží, pretože hrubé alebo nerovnomerné vrstvy spomaľujú uvoľňovanie vlhkosti a vytvárajú nekonzistentný výstup, takže väčšina konštrukcií nízkoteplotných systémov sušenia kalu obsahuje vyrovnávací mechanizmus v mieste podávania.
Komora na výmenu tepla pri nízkej teplote
Vo vnútri komory sa vzduch ohrieva na cieľový rozsah, bežne 60 až 100 stupňov Celzia, a prechádza cez vrstvu kalu alebo cez ňu. Nižšia teplota znižuje možnosť vytvrdnutia povrchu alebo tvorby puzdier na časticiach kalu, čo následne pomáha vlhkosti pokračovať v migrácii z vnútra každej častice smerom k povrchu počas cyklu sušenia.
Odparovanie vlhkosti a regenerácia kondenzátu
Keď vzduch absorbuje vlhkosť z kalu, je vedený do kondenzačnej špirály alebo odvlhčovacej jednotky, kde sa vodná para premení späť na kvapalinu a odvedie sa. Tento krok je kľúčový pre udržanie efektívnosti procesu, pretože obnovenie tohto zaťaženia vlhkosťou a opätovné ohrievanie toho istého prúdu vzduchu zabraňuje energetickým nákladom na neustále nasávanie a ohrievanie čerstvého vonkajšieho vzduchu.
Vypúšťanie suchého kalu a následná manipulácia
Keď kal dosiahne cieľové pásmo vlhkosti, vypúšťa sa cez závitovkový dopravník alebo pásový výstup na následnú manipuláciu, či už ide o kompostovanie, spoločné miešanie a spaľovanie, alebo o použitie ako vstup pre výrobu stavebného materiálu. Odpadový vzduch, ktorý sa uvoľňuje zo systému, zvyčajne prechádza fázou úpravy zápachu pred uvoľnením.
Typický rozsah prevádzkových teplôt pre sušenie kalu
Voľba teploty je jedným z najjasnejších spôsobov, ako odlíšiť technológie sušenia. A nízkoteplotný systém sušenia kalu zvyčajne beží v pásme 60 až 100 stupňov Celzia, zatiaľ čo rotačné bubnové tepelné sušičky a trasy s podporou spaľovania stúpajú oveľa vyššie. Tabuľka a graf nižšie zhŕňajú približné rozsahy, na ktoré sa bežne odkazuje pri porovnávaní týchto kategórií na účely plánovania.
| Metóda sušenia | Typický rozsah teplôt | Všeobecná charakteristika |
|---|---|---|
| Systém sušenia kalu pri nízkej teplote | 60 °C až 100 °C | Jemná, uzavretá slučka, nižšia spotreba energie |
| Sušenie horúcim vzduchom pásovým dopravníkom | 120 °C až 180 °C | Mierna priepustnosť, vyššia rýchlosť výmeny vzduchu |
| Tepelné sušenie v rotačnom bubne | 200 °C až 400 °C | Vysoká priepustnosť, vyššia spotreba paliva |
| Sušenie s pomocou spaľovania | 600 °C až 850 °C | Veľmi vysoké teplo, vyhradené pre špecifické toky odpadu |
Tabuľka porovnania teplotného rozsahu
Ilustratívne porovnanie horných koncových prevádzkových teplôt naprieč bežnými kategóriami metód sušenia kalu
Zníženie obsahu vlhkosti počas cyklu sušenia
Konečný obsah vlhkosti po vysušení kalu závisí od vlastností vstupujúceho kalu, retenčného času a konfigurácie systému, ale nízkoteplotný systém sušenia kalu je bežne navrhnutý tak, aby znížil obsah vlhkosti z približne 83 percent na cieľový rozsah 10 až 30 percent. Nižšie uvedená tabuľka znázorňuje typickú fázovú krivku znižovania vlhkosti počas cyklu sušenia, od mokrého privádzania po suché vypúšťanie.
Typický vzor znižovania obsahu vlhkosti krok za krokom v rámci cyklu sušenia kalu pri nízkej teplote
Spotreba energie v porovnaní s rôznymi metódami sušenia
Spotreba energie na tonu spracovaného kalu je jedným z najpraktickejších údajov na plánovanie rozpočtu projektu pre inžinierske siete a dimenzovanie zariadení. Nízkoteplotná sušiareň kalu postavená na uzavretej slučke recirkulácie vzduchu a v mnohých konfiguráciách usporiadanie sušiarní kalu s tepelným čerpadlom vo všeobecnosti spotrebuje výrazne menej energie na tonu ako rotačné bubnové alebo bleskové metódy sušenia, ktoré sa spoliehajú na nepretržité ohrievanie veľkých objemov čerstvého vzduchu.
Približná spotreba energie v kilowatthodinách na tonu spracovaného kalu uvedená len na všeobecné porovnanie
Vysvetlenie technológie sušenia kalu s tepelným čerpadlom
A sušička kalu s tepelným čerpadlom používa skôr chladiaci cyklus než ohrievač na priame palivo na zvýšenie teploty vzduchu vo vnútri sušiacej komory. Chladivo absorbuje teplo z odchádzajúceho vlhkého vzduchu, stláča sa, aby sa jeho teplota ďalej zvýšila, a potom toto teplo uvoľňuje späť do prichádzajúceho prúdu suchého vzduchu. Pretože rovnaká energia sa opätovne využíva v slučke namiesto toho, aby bola odvádzaná von, táto konfigurácia je jedným z energeticky uvedomelejších prístupov v rámci širšej kategórie návrhov nízkoteplotných systémov sušenia kalu.
Tento prístup s uzavretou slučkou tiež podporuje dôslednejšiu reguláciu teploty, čo je dôležité pre prúdy kalov s premenlivým zložením, ako sú tie, ktoré pochádzajú z tlače a farbenia, výroby papiera, galvanizácie, chemického spracovania, úpravy kože a farmaceutických operácií. Dôsledná kontrola teploty znižuje možnosť lokálneho prehriatia alebo nedostatočného vysušenia v rámci jednej dávky.
Porovnanie technológií sušenia kalu
Voľba medzi nízkoteplotným systémom sušenia kalu, rotačnou bubnovou sušičkou, tepelnou sušičkou s pásovým dopravníkom alebo solárnym sušením pod holým nebom zvyčajne spočíva v zvažovaní niekoľkých faktorov naraz a nie pri výbere jednej metriky. Radarová tabuľka nižšie uvádza štyri bežne uvádzané technologické kategórie naprieč energetickou účinnosťou, kontrolou zápachu, úrovňou automatizácie, účinnosťou stopy a mierou znižovania vlhkosti pomocou jednoduchej stupnice 0 až 10 na všeobecné porovnanie.
Všeobecné porovnanie v piatich dimenziách na základe typických charakteristík uvádzaných pre každú kategóriu technológie
Základné komponenty systému sušenia kalu pri nízkej teplote
Väčšina systémov zdieľa spoločnú sadu stavebných blokov, aj keď je usporiadanie prispôsobené pre konkrétny projekt systému sušenia priemyselného kalu. Pochopenie týchto častí pomáha pri porovnávaní návrhov od rôznych dodávateľov alebo pri hodnotení existujúcej inštalácie.
- Jednotka na podávanie kalu a rovnomernú distribúciu
- Izolovaná sušiaca komora pri nízkej teplote
- Modul tepelného čerpadla alebo výmenníka odpadového tepla
- Systém cirkulácie vzduchu a odvlhčovania
- Zberné a odvodné potrubie kondenzátu
- Automatizovaný ovládací a monitorovací panel
- Jednotka na vypúšťanie a dopravu suchého kalu
- Modul úpravy odpadového vzduchu a zápachu
Priemyselné aplikácie nízkoteplotného sušenia kalu
An priemyselný systém sušenia kalu postavený na nízkoteplotných princípoch sa používa v širokom spektre sektorov, pretože šetrný tepelný profil v mnohých prípadoch vyhovuje kalu s premenlivým zložením lepšie ako vysokoteplotné trasy. Nižšie uvedená tabuľka uvádza bežné zdroje kalu a to, čo je pre každý z nich počas sušenia najdôležitejšie.
| Priemyselný sektor | Zdroj kalu | Úvaha o sušení |
|---|---|---|
| Komunálne odpadové vody | Kal z primárneho a sekundárneho spracovania | Potreba vysokej hlasitosti, stabilnej priepustnosti |
| Tlač a farbenie | Farbivá kal z odpadových vôd | Farebné zlúčeniny, význam kontroly zápachu |
| Výroba papiera | Celulózový a papierenský kal | Vláknitý obsah, variabilné počiatočné tuhé látky |
| Galvanické pokovovanie | Kovonosný procesný kal | Opatrné zaobchádzanie pred ďalším opätovným použitím |
| Chemický priemysel | Spracovanie kalov odpadových vôd | Variabilné zloženie, potreby dávkového sušenia |
| Spracovanie kože | Garbiarsky kal | Manažment zápachu, organická záťaž |
| Farmaceutické prípravky | Biologický a procesný kal | Konzistentná kontrola nízkej teploty |
Ako si vybrať spoľahlivého výrobcu zariadenia na sušenie kalu
Porovnanie návrhov od viacerých výrobca sušiarní kalu stojí to za čas, pretože správne uloženie závisí od vlastností kalu na konkrétnom mieste, ako aj od samotného zariadenia. Niekoľko praktických bodov má tendenciu oddeľovať dobre prispôsobený návrh od všeobecného.
- Inžinierske skúsenosti v oblasti komunálnych a priemyselných typov kalov
- Schopnosť prispôsobiť nízkoteplotnú sušiareň kalu aktuálnej vlhkosti a zloženiu privádzaného kalu
- Dostupnosť celého radu zariadení, od odvodňovacích strojov až po kompletné systémy čistenia odpadových vôd
- Referenčné inštalácie v rôznych odvetviach, nie v jednom sektore
- Jasná technická podpora od konzultácie cez návrh, konštrukciu a prevádzku
- Transparentná komunikácia o potrebách údržby a dostupnosti náhradných dielov

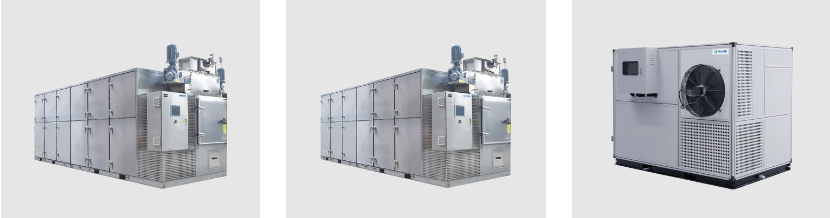

Sortiment produktov a možnosti vlastnej konfigurácie
Pretože sa zloženie kalu a podmienky na mieste veľmi líšia, jediný pevný návrh sa zriedka hodí pre každý projekt. V rámci kategórie nízkoteplotných systémov sušenia kalu je bežne dostupných niekoľko konfigurácií, pričom každá je vhodná pre iné usporiadanie alebo situáciu zdroja tepla.
Nízkoteplotné zariadenie na sušenie kalu pásového typu
Táto konfigurácia využíva dizajn kontinuálneho pásového dopravníka, ktorý je vhodný pre stály a nepretržitý výkon, vďaka čomu je praktický pre komunálne závody a priemyselné areály, ktoré denne vytvárajú kal.
Sušiaci stroj na nízkoteplotné odpadové teplo
Táto konfigurácia je postavená tak, aby využívala odpadové teplo, ktoré je už dostupné z iných procesov v závode, ako svoj primárny energetický vstup, čo môže znížiť dodatočné vykurovacie zaťaženie, ktoré musí miesto dodávať nad rámec existujúcich operácií.
Sušiaci stroj s kryogénnou komorou kalu
Táto konfigurácia založená na komore vyhovuje dávkovému spracovaniu alebo miestam s menším dostupným pôdorysom a ponúka flexibilitu tam, kde nie je praktické usporiadanie v štýle súvislého pásu.
Pre projekty s neobvyklými charakteristikami kalu, priestorovými obmedzeniami alebo požiadavkami na integráciu, an OEM systém sušenia kalu usporiadanie alebo práca s a dodávateľ sušiarní kalu na mieru umožňuje upraviť veľkosť komory, kapacitu vzduchotechniky a rozloženie ovládania podľa skutočných podmienok na mieste, a nie nútiť štandardnú jednotku do nevhodnej aplikácie.
Postupy údržby pre dlhodobú spoľahlivú prevádzku
Rutinná údržba udržuje nízkoteplotný systém sušenia kalu v chode s plánovanou účinnosťou a pomáha predchádzať neplánovaným prestojom. Body nižšie pokrývajú oblasti, ktoré zvyčajne vyžadujú najpravidelnejšiu pozornosť.
- Bežná kontrola pásu a dopravníka na opotrebovanie alebo nesprávne nastavenie
- Pravidelné čistenie odtoku kondenzátu a filtra
- Kontrola povrchu výmenníka tepla, aby sa zabránilo usadzovaniu vodného kameňa
- Kontroly kalibrácie snímačov a ovládačov
- Plánované čistenie vzduchového potrubia a výfukovej cesty
- Mazanie pohyblivých mechanických častí podľa návodu k zariadeniu
O environmentálnej technológii Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. je profesionálny podnik zameraný na výrobu a servis zariadení na čistenie kalov a odpadových vôd. Práca sa sústreďuje na výskum a vývoj v oblasti čistenia kalov a odpadových vôd so sortimentom produktov, ktorý zahŕňa stroje na odvodňovanie kalu z dekantačných kalov, zariadenia na sušenie kalov, kompletné súpravy zariadení na čistenie odpadových vôd, zariadenia na sušenie riečnych a jazerných sedimentov a súvisiace technické služby.
Ako výrobca nízkoteplotných sušiarní kalov a zariadení na sušenie kalu so sídlom v Číne poskytujeme komplexnú technickú podporu od konzultácií a návrhu projektu cez konštrukciu, prevádzku a údržbu zameranú na podporu úspešnej implementácie a stabilného chodu projektov čistenia odpadových vôd a spracovania kalov. Naše nízkoteplotné sušiace zariadenie kalu môže priamo sušiť odpadovú vodu alebo kal s obsahom vody približne 83 percent až do 10 až 30 percent vlhkosti suchého kalu, pričom zníženie dosahuje až 90 percent a efektívna sterilizácia až 90 percent, pričom je spotreba energie nízka a zabraňuje sa sekundárnemu znečisteniu. Vďaka tomu je vhodný ako pre komunálne kaly, tak aj pre širokú škálu priemyselných kalov, vrátane tlače a farbenia, výroby papiera, galvanizácie, chemického priemyslu, kože a farmaceutických aplikácií.
Často kladené otázky
| Q1. Čo je to nízkoteplotný systém sušenia kalu Je to sušiace zariadenie, ktoré znižuje vlhkosť kalu pomocou riadenej výmeny tepla pri nízkej teplote, zvyčajne v rozsahu 60 až 100 stupňov Celzia, namiesto vysokoteplotného tepelného spracovania. | Q2. Ako funguje nízkoteplotná sušiareň kalu Kal sa privádza na dopravnú plochu v uzavretej komore, kde nepretržite cirkuluje teplý suchý vzduch, vlhkosť kondenzuje z prúdu vzduchu a vzduch sa ohrieva a recirkuluje. |
| Q3. Aká teplota sa používa na sušenie kalu Nízkoteplotné systémy vo všeobecnosti fungujú medzi 60 a 100 stupňami Celzia, zatiaľ čo bežné tepelné sušičky môžu bežať výrazne nad 150 stupňov Celzia. | Q4. Aká je konečná vlhkosť po vysušení kalu V závislosti od vstupujúceho kalu a konfigurácie systému sa konečný obsah vlhkosti bežne pohybuje medzi 10 a 30 percentami. |
| Q5. Je energeticky efektívne sušenie kalu pri nízkej teplote Pretože proces prebieha pri nižšej teplote a často získava teplo z prúdu vzduchu, spotreba energie na tonu spracovaného kalu je zvyčajne nižšia ako tepelné sušenie pri vysokej teplote. | Q6. Je možné použiť tepelné čerpadlá na sušenie kalu Áno, sušička kalu s tepelným čerpadlom využíva chladiaci cyklus na extrakciu a opätovné využitie tepla v uzavretej vzduchovej slučke, čo je bežný energeticky uvedomelý prístup k sušeniu pri nízkej teplote. |
| Q7. Aká je najlepšia technológia sušenia kalu Neexistuje jediná technológia, ktorá by sa hodila pre každý projekt, správna voľba závisí od charakteristík kalu, potreby priepustnosti, dostupného priestoru a energetických hľadísk pre skutočné miesto. | Q8. Aké sú výhody sušenia pri nízkej teplote Medzi výhody vo všeobecnosti patrí nižšia energetická náročnosť, znížené riziko požiaru a oxidácie, lepšia kontrola zápachu a sušený výstup vhodný na kompostovanie, spoločné miešanie alebo použitie ako surovina pre stavebné materiály. |
