Skrutkovací kalový odvodňovací stroj

Kontaktujte nás Stiahnutie
PREV：Vysokohorský stroj na kalový kal odvodňovacím strojomNEXT：No next article
Skrutkovací kalový odvodňovací stroj
Úvod produktu

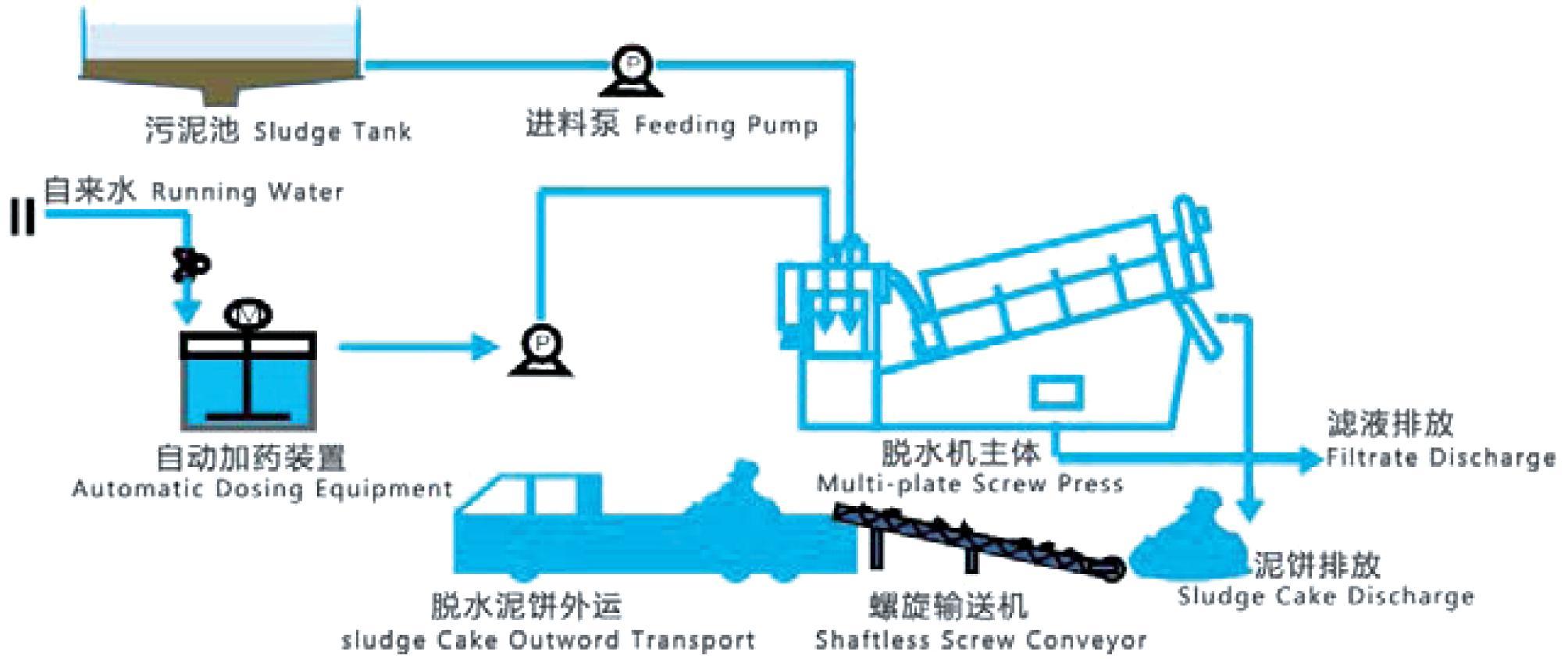

Odvodňovací stroj s odvodňovaním skrutkového kalu integruje automatickú regulačnú skrinku, flokulučnú a kondicionovaciu nádrž, teleso zahusťovania kalov a odvodňovaciu nádrž a kvapalinu, ktorá môže realizovať efektívnu flokuláciu za podmienky automatickej prevádzky a nepretržite dokončovať zahusťovanie a lisovanie kal
Základná technológia
Koncentrácia
Pevný krúžok a pohybujúci sa prsteň sa pohyboval relatívne s otáčaním skrutkového hriadeľa.
V gravitácii vyplýva odpadová voda z medzery medzi pevným kruhom a pohyblivým kruhom, aby sa dosiahla rýchla koncentrácia.

Odvodňovanie
Koncentrovaný kal sa nepretržite pohybuje vpred s rotáciou špirálovej osi. Pozdĺž smeru výstupného kalového koláča sa postupne znižuje výška tónu skrutkového hriadeľa, postupne sa znižuje aj gan medzi krúžkami a objem špirálovej dutiny sa neustále zmenšuje, pod pôsobením zadnej tlakovej dosky na kotle Zvýšenie a konečne sa dosiahne nepretržitá dehydratácia kalu.

Samostatný
Rotácia hriadeľa skrutky poháňa plávajúci krúžok, aby sa nepretržite otáčal, a zariadenie sa spolieha na pohyb medzi pevným krúžkom a plávajúcim krúžkom, aby sa dosiahol nepretržitý, čím sa jemne vyhýba problému zablokovania bežným v tradičnom dehydratáte.




Model Ds kal
liečebná kapacita 		Kapacita spracovania toku kalu
10000 mg/l 20000 mg/l 30000 mg/l 40000 mg/l 50000 mg/l
QBDL131 8 ~ 14 kg/h ~ 1m³/h ~ 0,5 m³/h ~ 0,4 m³/h ~ 0,3 m³/h ~ 0,28 m³/h
Qbidil201 15 ~ 20 kg/h ~ 1,5 m³/h ~ 0,75 m³/h ~ 0,6 m³/h ~ 0,5 m³/h ~ 0,4 m³/h
QBDL202 30 ~ 40 kg/h ~ 3 m³/h ~ 1,5 m³/h ~ 1,2 m³/h ~ 1m³/h ~ 0,8 m³/h
QBDIL251 45 ~ 60 kg/h ~ 2m³/h ~ 1m³/h ~ 0,9 m³/h ~ 0,85 m³/h ~ 0,8 m³/h
QBDL252 40 ~ 80 kg/h ~ 4 m³/h ~ 2m³/h ~ 1,8 m³/h ~ 1,7 m³/h ~ 1,6 m³/h
QBDIL301 35 ~ 70 kg/h ~ 5 m³/h ~ 2,5 m³/h ~ 2m³/h ~ 1,5 m³/h ~ 1,4 m³/h
QBDL302 70 ~ 140 kg/h ~ 10 m³/h ~ 5 m³/h ~ 4 m³/h ~ 3 m³/h ~ 2,8 m³/h
QBDIL303 105-210 kg/h ~ 15 m³/h ~ 7,5 m³/h ~ 6 m³/h ~ 4,5 m³/h ~ 4,2 m³/h
QBDL304 140 ~ 280 kg/h ~ 20 m³/h ~ 10 m³/h ~ 8 m³/h ~ 6 m³/h ~ 5,6 m³/h
QBDIL351 70 ~ 120 kg/h ~ 10 m³/h ~ 5 m³/h ~ 4 m³/h ~ 3 m³/h ~ 2,4 m³/h
QBDL352 140 ~ 240 kg/h ~ 20 m³/h ~ 10 m³/h ~ 8 m³/h ~ 6 m³/h ~ 4,8 m³/h
QBDIL353 210 ~ 360 kg/h ~ 30 m³/h ~ 15 m³/h ~ 12 m³/h ~ 9 m³/h ~ 7,2 m³/h
QBDL354 280 ~ 480 kg/h ~ 40 m³/h ~ 20 m³/h ~ 16 m³/h ~ 12 m³/h ~ 9,6 m³/h
QBDIL401 100 ~ 160 kg/h ~ 13 m³/h ~ 6,5 m³/h ~ 5 m³/h ~ 4 m³/h ~ 3,2 m³/h
QBDL402 200 ~ 320 kg/h ~ 26 m³/h ~ 13 m³/h ~ 10 m³/h ~ 8 m³/h ~ 6,4 m³/h
QBDIL403 300 ~ 480 kg/h ~ 39 m³/h ~ 19,5 m³/h ~ 15 m³/h ~ 12 m³/h ~ 9,6 m³/h
QBDL404 400 ~ 640 kg/h ~ 52 m³/h ~ 26 m³/h ~ 20 m³/h ~ 16 m³/h ~ 12,8 m³/h

Model Napájanie motora (KW) Umývanie
vodná voda
tlak 		Umývanie
Objem vody
(L/h)
Údržba
Časť 		Nosenie dielov
Výmena cyklu (rok)
Hriadeľ Miešačka Súčet Hriadeľ Hnuteľný prsteň
QBDL131 0.18 0.18 0.36 0,1mipa—
0,2imppa
(Bez
vysoký tlak
splachovacie zariadenie) 		28 5 minút/h 5 3
QBDL201 0.37 0.18 0.55 32 5 3
QBDL202 0.74 0.55 1.29 64 5 3
QBDL251 0.55 0.37 0.92 40 5 3
QBDL252 1.1 0.55 1.65 80 5 3
Qbidil301 0.75 0.55 1.3 40 10 5
QBDL302 1.5 0.75 2.25 80 10 5
QBDL303 2.25 1.1 3.35 120 10 5
QBDL304 3 1.1 4.1 160 10 5
Qbidil351 1.1 0.75 1.85 60 10 5
QBDL352 2.2 1.1 3.3 120 10 5
QBDIL353 3.3 1.5 4.8 180 10 5
QBDL354 4.4 1.5 5.9 240 10 5
QBDIL401 1.5 1.1 2.6 80 10 5
QBDL402 3 1.5 4.5 160 10 5
Qbidil403 4.5 1.1 1.1 6.7 240 10 5
QBDL404 6 1.1 1.1 8.2 320 10 5
Poznámka: Čas výmeny pre diely nosenia je približnou hodnotou. V skutočnom prevádzkovom procese ovplyvnia typy kalov, metódy úpravy, stav úpravy operácie a denný čas prevádzky ovplyvnia výmenný cyklus nosenia dielov. (Výmena cyklu nosenia častí sa počíta o 365 dní/rok a 16 hodín/deň).
Model Skrutkovať Výška vypúšťania koláča kalu (mm) Celková dimenzia (mm) Čistou hmotnosťou Prevádzková hmotnosť
Dĺžka (L） Šírka (w） Výška (H)
QBDL131 ф130 × 1 240 2000 790 1040 250 395
QBDL201 ф200 × 1 350 2550 900 1300 420 540
QBDL202 ф200 × 2 350 2600 1050 1300 550 660
QBDL251 ф250 × 1 380 2750 950 1450 550 680
QBDL252 ф250 × 2 380 2800 1150 1450 650 800
QBDL301 ф300 × 1 530 3380 980 1760 900 1300
QBDL302 ф300 × 2 530 3580 1320 1760 1350 2000
QBDL303 з00 × з 530 3730 1590 1760 1900 2700
QBDL304 з00 × 4 530 3830 1985 1750 2500 3600
QBDL351 ф350 × 1 570 4160 1100 2250 1100 2000
QBDL352 ф350 × 2 570 4380 1495 2250 2100 3250
QBDL353 з50 × з 570 4580 1955 2250 3100 4600
QBDL354 з50 × 4 520 4230 2370 2040 4100 5700
QBDL401 ф400 × 1 660 4520 1250 2150 2200 4200
QBDL402 ф400 × 2 660 4770 1685 2150 3500 6000
QBDL403 ф400 × з 660 4800 2520 2150 5500 8000
QBDL404 ф400 × 4 660 5000 3150 2150 7000 9500

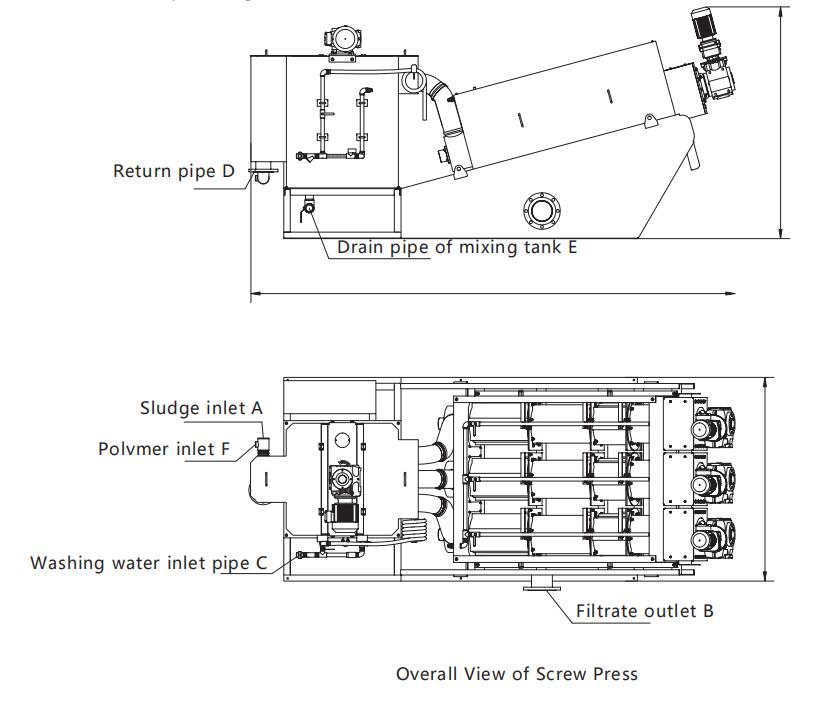

Model Výstup dodávky vody C Refluxný otvor d Výtok z miešacej nádrže e Dávkovací port f Výstup filtrate g
QBDL131 DN20 DN65 DN40 DN20 DN65
QBDL201 DN20 DN65 DN40 DN20 DN80
QBDL202 DN20 DN65 DN40 DN20 DN80
QBDL251 DN20 DN65 DN40 DN25 DN80
QBDL252 DN20 DN65 DN50 DN20 DN150
QBDL301 DN20 DN150 DN65 DN25 DN125
QBDL302 DN20 DN150 DN65 DN25 DN125
QBDL303 DN20 DN150 DN65 DN25 DN125
QBDL304 DN20 DN150 DN65 DN32 DN150
QBDL351 DN20 DN150 DN65 DN25 DN125
QBDL352 DN20 DN150 DN65 DN25 DN125
QBDL353 DN20 DN150 DN65 DN32 DN150
QBDL354 DN20 DN150 DN65 DN32 DN150
QBDL401 DN20 DN150 DN65 DN25 DN125
QBDL402 DN20 DN150 DN65 DN32 DN150
QBDL403 DN20 DN150 DN65 DN50 DN200
QBDL404 DN25 DN150 DN65 DN50 DN200
